购买反击式破碎机如何选型?反击破都有那种型号

添加时间:2019-2-23
文章来源:http://www.gytxjx.com/

    反击式破碎机

   反击式破碎机是一种针对大块石料进行一级破碎之后破碎成石子的设备,它是石料生产线和制砂生产线中不可缺少的产品,那么反击式破碎机在购买的时候如何进行选型呢?今天我们就来分析下这个问题。

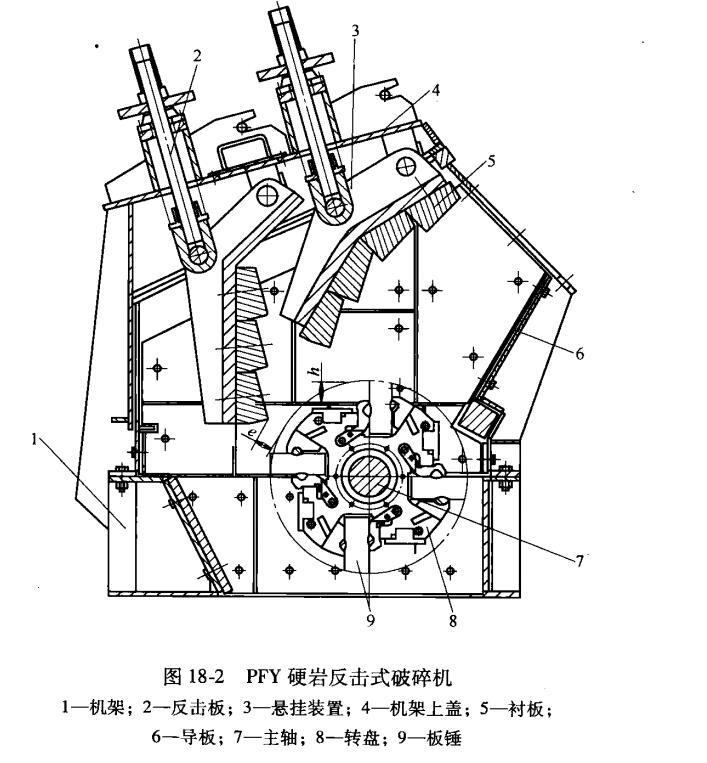

PFY硬岩反击式破碎机

    PFY硬岩反击式破碎机
    如图所示为PFY硬岩反击式破碎机,该机由机架、反击装置和转子三部分组成。
    机架是整机的基础所有零部件都装在机架上,它分上、下两部分,用钢板和型钢焊接制成。在转子两端的机架内壁上装有锰钢衬板,机架顶盖和左侧壁以及两端壁构成可以翻转的半开式上盖,它是借助丝杆或液压顶打开和关闭的,便于更换易损件等工作。
    机架右侧壁上部有进料导板,在下部(底部)机架装有主轴承反击装置,它由反击板和悬挂装置所组成。反击板内壁装有高耐磨材料制成的锯齿形衬板。反击板一端铰接在机架上盖上而中间部位借助拉杆弹簧悬挂装置吊在机架上盖。利用悬挂装置调节排料口大小,当有不能破碎物料时,又能起到保护作用。
    转子是由主轴7、转盘8、板锤9与板锤紧固装组成。主轴装在机架两端壁外侧的滚动轴承里。转盘为焊接结构件,它与主轴不是用键连接而是靠锁紧与主轴牢固连接的。破碎机破碎物料的空间是由进料导板、两级反击板和从进料导板卸载点起到第二级反击板排料口的圆弧所组成的空间,叫做破碎腔。

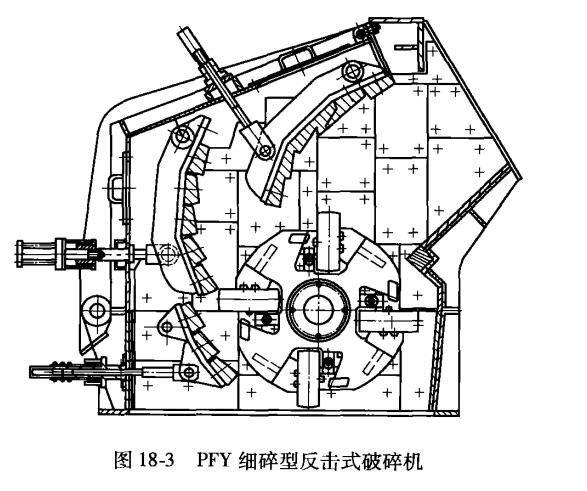

PFY细碎型反击式破碎机

    PFY细碎型反击式破碎机
    如图所示为PFY细碎型反击式破碎机。
    如果说图18-3所示破碎机有两级反击板构成两个破碎腔,那么该机具有三级反击板就是三腔破碎机,后腔反击板起均整作用。
    由于该机进料导板倾角β较小以及导板卸载点到转子中心的连线与转子中心水平线之间的夹角a也比较小,故破碎机高度较低而且进料口又很大。
    板锤的紧固方法也与同类机型破碎机不一样。反击板位置以及悬挂位置也都有改进特别是第二级反击板排料口距转子中心水线很近,因此该破碎机破碎腔比较优越。所以增加处理能力而且产品粒度、粒形都比较好。可以说,是目前国内同类型产品中最佳的机型,其技术水平已达到国际先进水平。

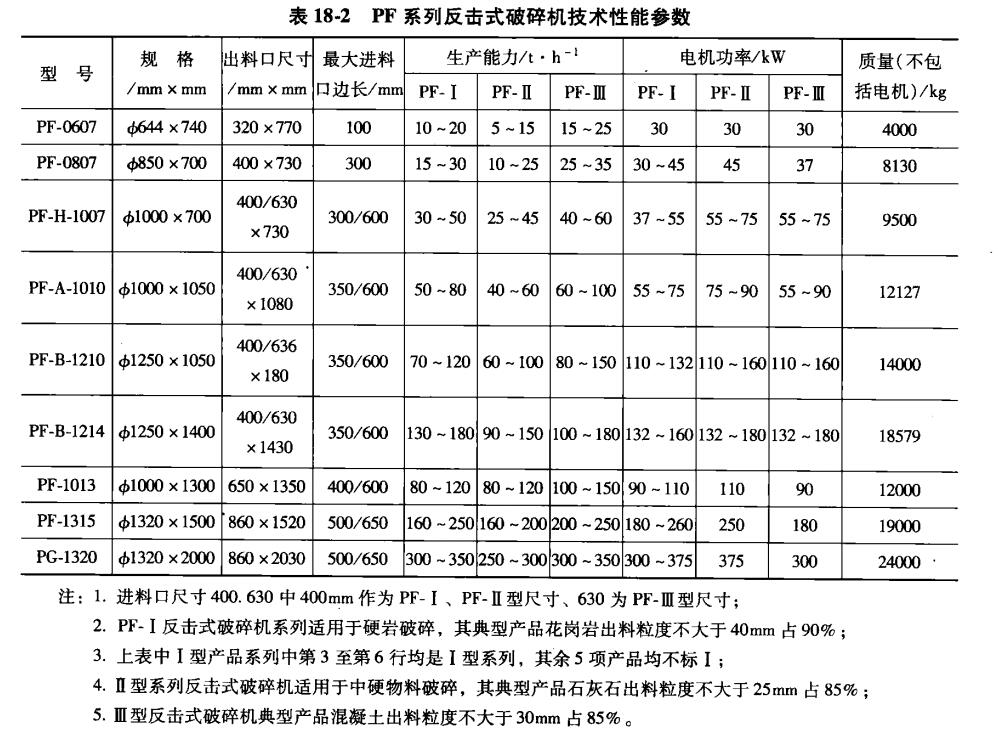

    上建生产的PF系列反击式破碎机技术性能参数见表18-2。PF-I系列反击式破碎机能处理边长在100500mm以下物料,其抗压强度最高可达350MPA具有破碎比大,破碎后物料呈立方体颗粒等优点;PF-Ⅱ系列反击式破碎机,适用于破碎中硬物料,如水泥厂的石灰石破碎,具有生产能力大,出料粒度小的优点;PF-Ⅲ系列反击式破碎机,适用于混凝土破碎,具有进料规格大,处理能力高等优点;PF系列反击式破碎机采用无键连接、高铬板锤、液压或手动开启和独特的反击衬板。

PF系列反击式破碎机技术参数
