大型颚式破碎机都有哪几种型号

添加时间:2019-1-25
文章来源:http://www.gytxjx.com/

    颚式破碎机设备

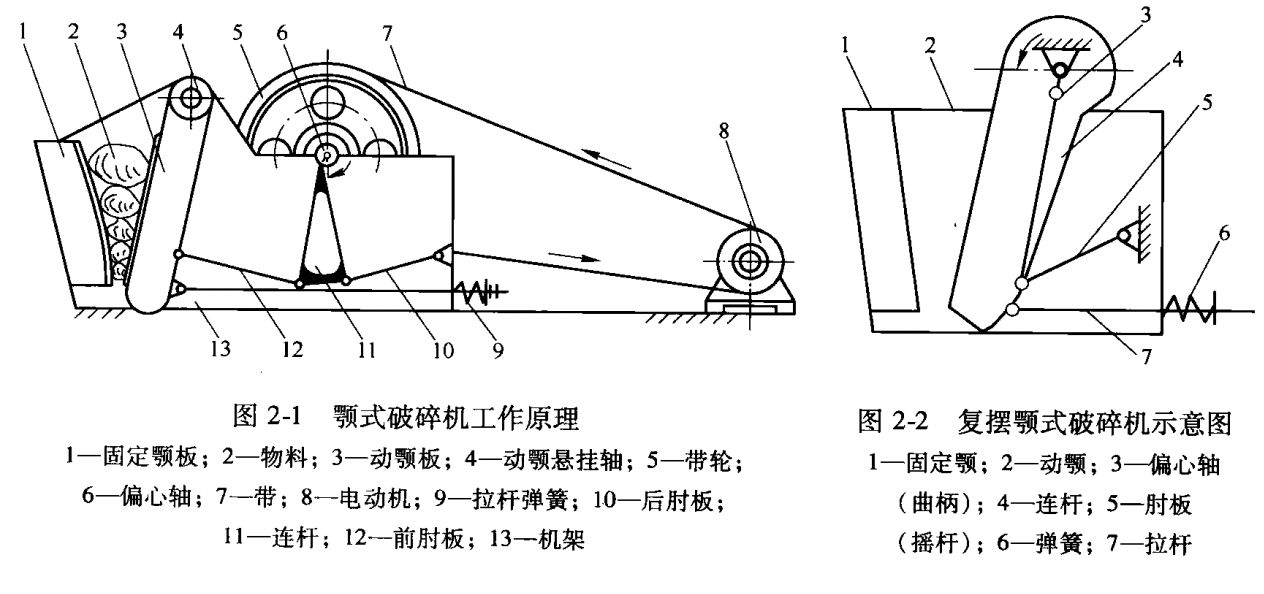

    大型颚式破碎机一般都是型号在750×1060靠上的鄂破机设备,那么在当前的大型颚式破碎机中都有哪几种型号呢?下面小编为您总结阐述下大型颚式破碎机型号有几种?

大型鄂式破碎机

    大型鄂式破碎机

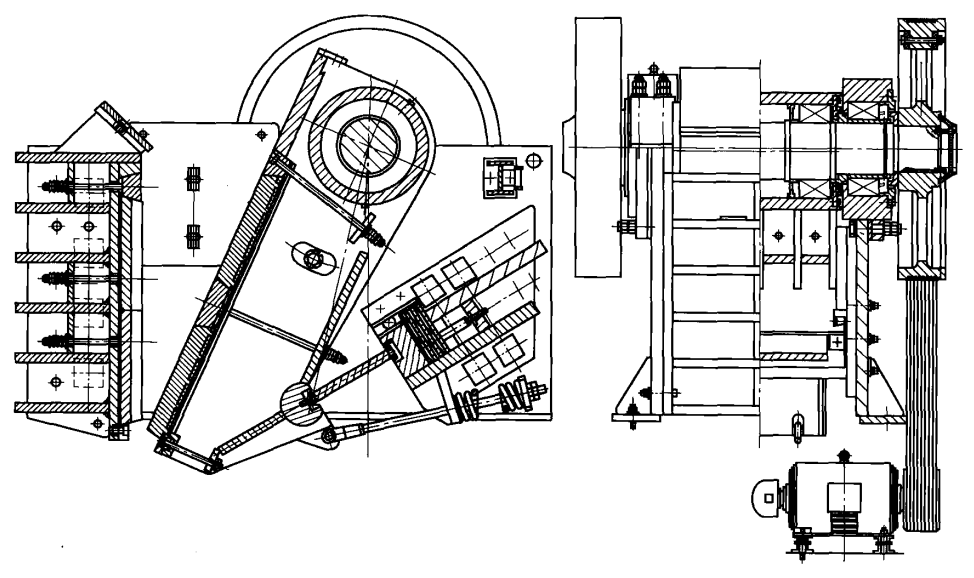

    上图所示为PE1200×1500颚式破碎机,该机机架为组合式焊接结构,即侧壁为两块平板、前墙是焊接的组合件。前墙板与大横筋板焊在一起后,在两端焊有附加壁板壁板上开有四个方形键与两块侧壁板上四个方形键槽对准,四个方键将侧壁与前墙组合件连接在一起,然后再用横向螺栓把紧。后墙组合件也是用同样法与两侧壁连接在一起组成一个长方形机架。这种机架称为组合式机架,实际上,就是由四“大扇”连成一体这种机架便于安装和运输,但加工量较大,增加机重。其次是动颚,它是由铸造圆筒(动颚头部)以及焊在本身的各个筋板和前面与动颚齿板相贴盖板以及下部由一根圆钢制成的动颚上的肘座构成焊接动颚。在机架两侧壁装有整体轴承座,它与侧壁上的半圆孔相配合,轴承座下边用螺栓把在机架侧壁上。在后肘座上边装一个带有三个螺栓的斜铁,用它来消除肘座与轨槽之间的间隙,从而避免工作中产生附加的冲击负荷。在动颚中部偏上有一个椭圆孔中间装一根支撑两侧壁的栓,借以增强机架横向刚性。其他部分结构从图中便可看出,不再赘述。
    1996年受上海建设路桥机械设备有限公司(简称上建)之邀到该厂谈出书与技术合作之事。当时厂方拿出一套PE1200×1500颚式破碎机施工图以及计算书,让作者帮助审查。经审阅后提出,该机机构设计极不合理,并上机求得证实。接着由我们对该机重新作机构优化设计及破碎腔设计,由厂方完成全套施工图。这就是图3-4所示的PE1200×500颚式破碎机。实践证明该机性能优越,用户十分满意。在此基础上,作者与上建合作开发了颚式破碎机CAD软件。之后又于2004年4月将DOS版本升级为Windows版。上建“山宝牌”颚式破碎机销往欧美各大洲以及东南亚各国,产品基本达到世界先进水平。

大传动角颚式破碎机

   大传动角颚式破碎机

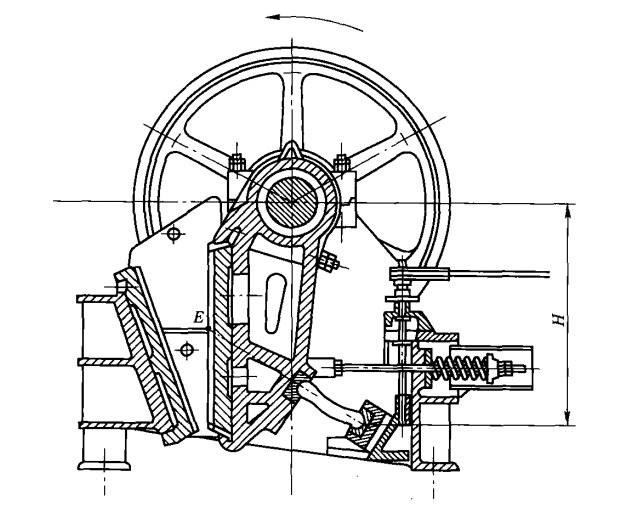

   上图为上置式(也叫负支承)复摆颚式破碎机。国外、国内都生产了这种破碎机该机与传统复摆破碎机比较,区别是它的传动角大于90°,因此它的肘板是向上倾斜放置,故得名为上置式颚式破碎机。由于传动角很大,其动颚运动特性得到改善,从而提高了生产率约20%;减少了衬板磨损;保证了产品粒度;动颚有利于咬住大块物料;增大破碎比。
   该机的缺点是:破碎机动颚上E点为肘板延长线与衬板表面的交点。该点是动颚轨迹改变旋转方向的界限点。E点以上,动颚运动轨迹是按逆时针方向旋转,而E点以下动颚运动轨迹是按顺时针方向旋转。因此上置式破碎机动颚从E点到排料口这一段,有阻碍排料作用,易产生堵塞现象;由于肘板向上放置,致使破碎机高度增加,机体加大由于肘板向上放置,使轴承受力恶化,详见后面破碎机受力分析。据分析可知,若改善轴承受力,可减少动颚齿面倾角等于零度,即垂直放置;可增加动颚悬挂高度h所示。两种因素综合结果是轴承受力基本沿轴承水平面剖分的垂直方向,但轴承力指向轴承端盖,使螺栓受拉而不受剪切力。
    这种破碎机由于传动角大于传统破碎机传动角55°~45°范围,故称为大传动角颚式破碎机。英国帕克弗雷德里克有限公司生产大传动角颚式破碎机,其形式与所示不一样。国内几年前也曾有厂家生产过250×400和400×600大传角颚式破碎机,也称为负支承颚式破碎机。后者在使用中发生了不少事故,目前再没生产这种破碎机。

倾斜式颚式破碎机

    倾斜式颚式破碎机

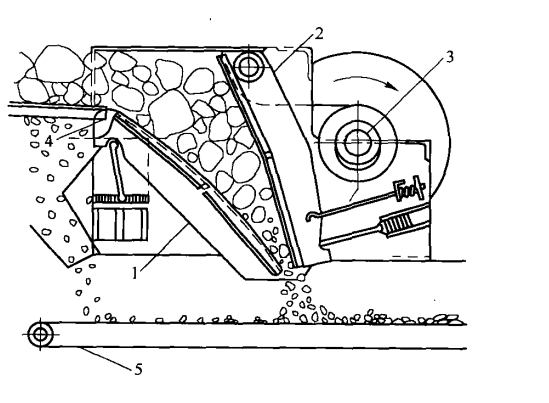

    美国鹰破碎机公司(EagleCrusherCo.)生产了倾斜颚式破碎机((tilted-jawcrusher),这种颚式破碎机结构新颖,如图3-6所示。肘板支持在动颚顶部,而动颚通过两侧板与动颚轴承孔部分连为一体,其中装有偏心轴。这样,当偏心轴旋转时驱动动颚以比较理想的轨迹运动,从而减少衬板的磨损。动颚运动作用利于装料。
   固定颚上部悬挂在心轴上,下部由压杆支承并由弹簧拉紧。借调整压杆后部垫片来改变排料口大小。这种破碎机转速较高,与同规格破碎机相比,有较高的产量和较大的破碎比。北京矿冶研究总院曾开发了这种破4一始料筛碎机最大规格为900×1200和1200×100颚式破碎机。该机最大特点是低矮,最适于井下或移动式破碎机上工作。
