锤式破碎机锤头形状与销孔安装位置确定

添加时间:2019-2-20
文章来源:http://www.gytxjx.com/

     锤式破碎机

    锤式破碎机锤子的形状与破碎物料性质和粒度有关,即与被破碎物料硬度、脆性、粒度等因素有关。因此,锤子的形状有各种各样的,如破碎金属切削的锤子就像镰刀形;一是加大打击力度;二是延长锤子的使用寿命。

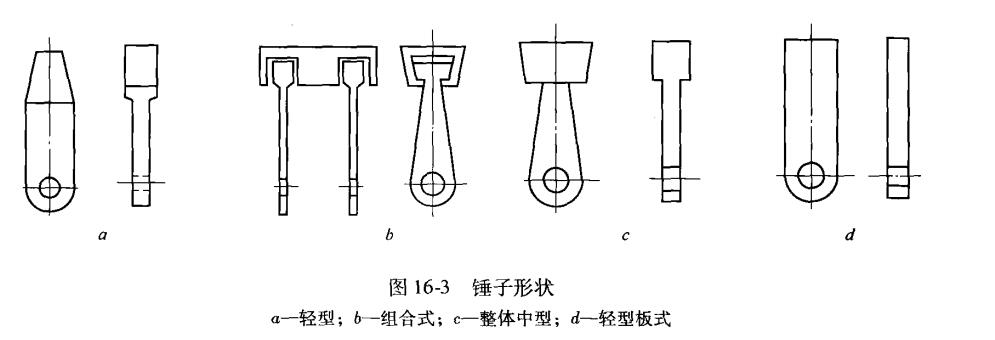

    这里仅介绍前面所叙述的锤式破碎机所使用的锤子(图16-3)。
    图16-3a所示锤子用于前面图15-2所示的可逆式锤式破碎机。它属于轻型锤子。被破碎的物料粒度大约在100mm左右。PCZ单转子锤式破碎机采用图16-3b所示的锤子是一种组合式,由锤柄锤帽和销轴等组成。锤帽由耐磨材料铸造而成,可方便的更换。锤柄可用高碳钢制造并在侧面焊有耐磨合金,其寿命很长。这样的锤子增加打击中心的质量,增加物料与锤头撞击几率。
    PC和PCX系列锤式破碎机采用图16-3c所示的锤子。其头部质量较重,可以得到较细的产品。整体式锤子结构比较简单。反击型锤式破碎机(图15-4)采用图16-3c所示的锤子。其结构很简单,此外,PCKW无箅条锤式破碎机采用长柄组合式锤子。由于锤柄较长,对同样规格破碎机,其转盘直径就比较小增加破碎腔内空间,可减少因鼓风效应而产生的不必要的电能损耗。这种锤子用于PCKW无箅条可逆式锤式破碎机

锤式破碎机锤子形状

   锤子销孔位置的确定
   锤式破碎机转子虽然达到了转子平衡的求,但由于锤子悬挂得不正确,即销孔位置不对也会随锤子对物料冲击
,对销轴、主轴和轴承产生冲击反力。如图16-4所示,锤头冲击物料时,在锤头冲击点作用着冲击力F。若锤子悬
挂位置不正确使锤子产生非打击状态,这时在锤子销轴2上产生冲击反作用力F,根据作用力与反作用力大小相等
、方向相反的原理,在转盘的销孔上也将作用有F力。该力也传给主轴。作用在主轴上的力为F。F力的反作用力F将作用在转盘的中心轴孔上。F和F在转盘上形成逆转盘旋转方向的冲击力偶,因而额外地增加能量消耗。作用在主轴上的F力也将传给轴承,使轴承负荷增加,降低轴承使用寿命。为了使破碎机工作时在时在锤子销轴上不产生反作用力,必须使锤子处于冲击1下平衡状态。所谓平衡状态,就是锤头冲击物料后悬挂销轴上不产生冲击反力。实际上,就是正确选择销孔位置。
      根据理论力学:对于具有垂直于转轴的质量称面的刚体,当碰撞冲量的作用线通过撞击中心且垂直于转轴至质心的连线时则在轴承处不产生反力碰撞冲量。故可求得打击中心在:h/ma;那么这样的计算方法就能够得到锤式破碎机的锤头安装位置。
