关于破碎机调整装置问题分析

添加时间:2019-2-17
文章来源:http://www.gytxjx.com/

    破碎机

    调整装置供调整破碎机排料口大小用。随着衬板的不断磨损,排料口尺寸也不断地变大,而产品粒度也随之变粗。为了保证产品粒度的要求,必须利用调整装置,定期地调整排料口尺寸。此外,当要求得到不同粒度产品时,也需要调整排料口大小。现有颚式破碎机的调整装置有多种多样,但归纳起来有:垫片调整装置、楔铁调整装置两种

颚式破碎机

    垫片调整装置
    垫片调整装置有:利用螺栓顶推和利用液压缸顶推两种:
    A、利用螺栓顶推利用螺栓顶推肘板座,取出垫片,则排料增大;反之,加入垫片,则排料口减小推顶肘板座之前,要适当放松拉弹簧,松开压紧垫板螺栓和支承肘座的螺栓。这种方法适于中、小型破碎机。
    B、利用液压缸顶推图3-4所示1200×1500破碎机是采用液压调整装置,它是借助液压缸的活塞杆推动后肘座,然后增加垫片或减少垫片,使排料口减小或增大。然后停止供油,并用螺栓将肘座与后壁压紧。
    这两种调整装置比较,后者操作灵活、省、方便,但结构稍复杂些,所以最适于大中型破碎机。

楔块调整

    楔块调整装置
    楔块调整装置有两种形式:楔块是借助后肘板座与机架后壁之间的两个垂直放置的楔块(图35)作相对运动,来实现破碎机排料口的调整现在被水平放置的楔块调整装置所代替。

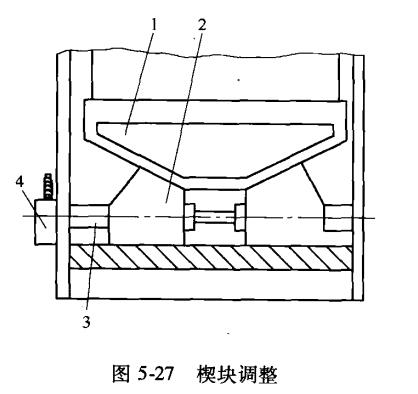

    图示是借助后肘座与机架后壁之间水平放置的楔块作相对运动,来实现破碎机排料口的调整。在机架后壁上有后肘座1、楔块2和有正反螺纹的轴3所构成的调整排料口宽度的机构和由手柄4的驱动机构。

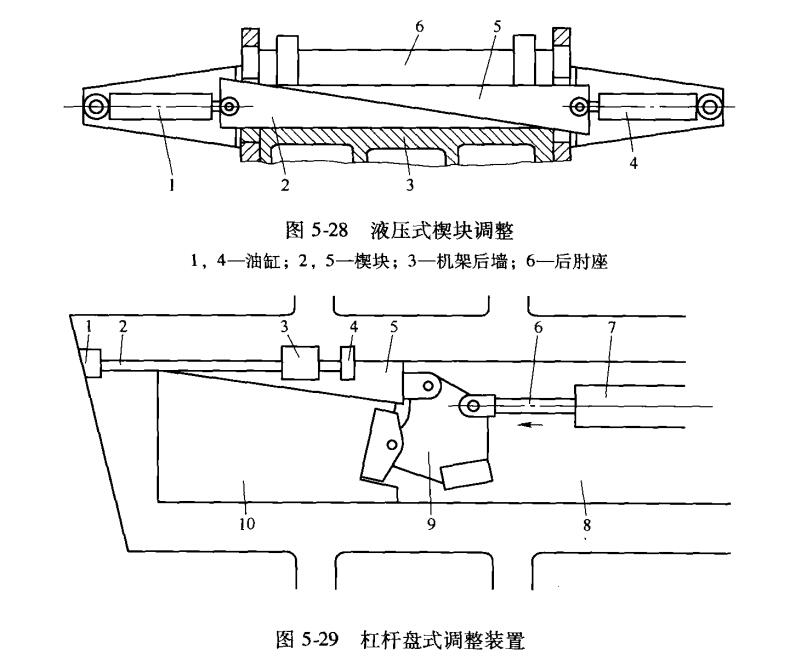

    图5-28所示又是一种楔块调整装置,它有两只液压缸1、4,其一端与机架铰接而另一端与楔块铰接。楔块2、5之间借用90°凹槽面相配合。楔块2的背面与机架3相配合而楔块5直边(背面)与后肘座6相配合。向油缸供油使油缸活塞杆驱动两楔块相向或相背运动增减排料口大小。这种调整装置的优点,能实现无级调整、调整方便省力、可实现自动控制,结构简单,制作方便。国内外大型颚式破碎机常采用。

杠杆盘式调整装置

    杠杆盘式调整装置
    如图所示借助后肘座端部10通过油缸7、活塞杆6、杠杆盘9使肘座压在垫片和机架后墙上。此时肘座在上下方向的间隙被楔块5消除,而肘座与垫之间也由油缸、活塞杆和杠杆盘压得很紧,也消除了之间间隙因此,这种垫片调整装置可同时满足三个要求:

    像图34所示破碎机它是靠两侧壁各装一个带有三个螺栓的楔块来消除肘座与导槽的间隙,而该机是靠铰接在杠杆盘9上的楔块来完成;一般破碎机是用两根拉紧螺栓将肘座后部垫片压紧,而该机是靠铰接在杠杆盘9的肘座,通过油缸活塞杆压紧的,同时又能用它拉动肘座前后移动。

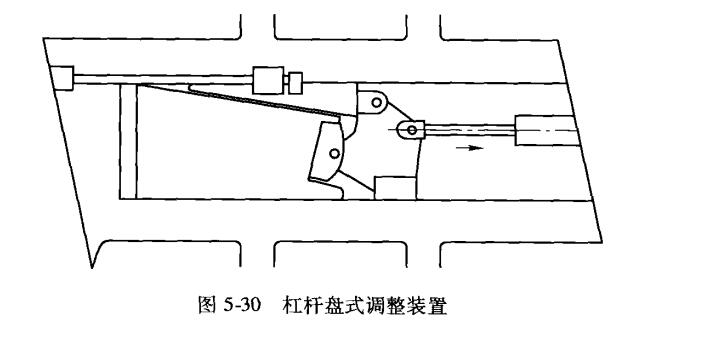

    当要调整排料口时,借助油缸使活塞杆向右移动,通过杠杆盘9首先将楔块拉向右移(图5-30),随着便拉动肘座端部向右移动,同时杠杆盘9也有转动,使其上的凸块与导槽底面接触,此时若活塞杆继续向右移,则肘座沿导轨底平面继续向右移,使肘座与后墙板之间距离增大,这个装置是装在两侧壁的导槽里,是一种非常省力而又简易的办法。发达国家有采用这种排料口调整装置的。
