关于破碎机给、排料口尺寸参数讲解

添加时间:2019-1-26
本文地址:http://www.gytxjx.com/xinwendongtai/2395.html

    破碎机

    目前破碎机是针对多种类型石料破碎的“主力军”,但是很多的用户在选择破碎机的时候都是比较盲目的,没有根据自己的物料性质以及出料需求来选择合适的破碎机设备,下面我们就来讲解下关于破碎机给、排料口尺寸调节问题。

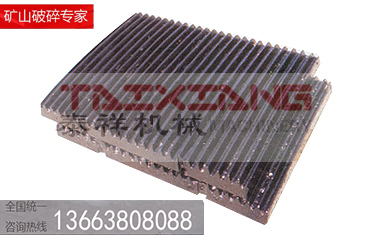

鄂板

    破碎机齿角参数讲解
    如图所示,破碎机的定、动颚板的布局方式,可以归纳为三种:动颚板相对垂直方向的倾斜角,,定、动
颚板分别倾斜为a1和a2角;定颚板倾斜a角而动颚板垂直。
    第一种方式用得最普遍。但第三种也有它的长处,即通过精心设计,能够使衬板相对动颚产生垂直的推力,而
支撑系统上,只产生不大的分力。此外,还能改善动颚特性,即在相同条件下,能减少垂直行程、减少阻碍排料的作用。国产900×1200简摆颚式破碎机、国外简摆破碎机和上置式破碎机(3-5),均有动颚垂直布置方式。
    破碎机理论生产率可用公式计算。在破碎机规格尺寸L、排矿口尺寸b、动颚行程S和动颚摆动次数n相同条件下,生产率与(tana1+tana2)成反比。对图4-la、c两种破碎机啮角为a,则生产率与tana成反比。当a=a1+a2时,则tana>tana1+tana2更甚者是tana>tana1+tana2(a1≠a,)ana1+tana2(a1=a2=a/2)。故后者布置式较为合理,而且a1=a2=a/2更为有利。但是,从动运动学方面来看,当a1=a2a/2时,会受到动颚运动特性的约束,其综合影响结果,并不一定有利。因此,一般常采用a1≠a2≠0的方案。若固定颚板装设曲线形衬板,其倾角为5°左右较合适(图3-2)。当然,动颚板的布置方式还要受到其他因素的影响。
    设计破碎机时,往往是用户给定破碎机规格尺寸B×L、排料口调整范围b和b以及b值都是已知。所以首先应确定啮角a和破碎腔高H(式4-1)。

边护板

     给、排料口尺寸与齿角

    设计破碎机时,原料最大颗粒的尺寸为已知。为保证原料最大颗粒能顺利地进入破碎腔中,则给料口尺寸为:B=(1.1-1.25)D式中D原料最大颗粒尺寸。
    国内颚式破碎机规格尺寸已标准化。因此根据已知D按上式求得B值后,再按破碎机标准选取破碎机规格尺寸,即破碎机给料口宽度B和长度L。对非标准设计,按上式确定给料口宽度之后,其给料口长度可根据用户对破碎机生产率的要求确定。
    破碎机排料口尺寸b,可按式(1-2)计算。在一般情况下,对于简摆破碎机破碎比i=5-10。近年来为得到更细粒级产品,中、小型破碎机向高深破碎腔、大破碎比方向发展。目前最大破碎比可达17。
    破碎机动颚板与固定颚板之间的夹角叫啮角如图。在动颚压紧物料时,保证动颚板有效地咬住物料而不向上滑动和考虑提高生产率的关系,实际上颚式破碎机啮角a为:17°≤a≤26;
    在这个尺寸范围之内仅仅在动鄂处所示位置时,才能成立。否则不存在颚板之间对等的关系。因为动鄂齿面随偏心所处位置不用,则两块颚板之间的角度也就不一样。当然在针对破碎机设备给排料口角度进行调节的时候也必须按照厂家的说明以及自身实际需求去出发。
